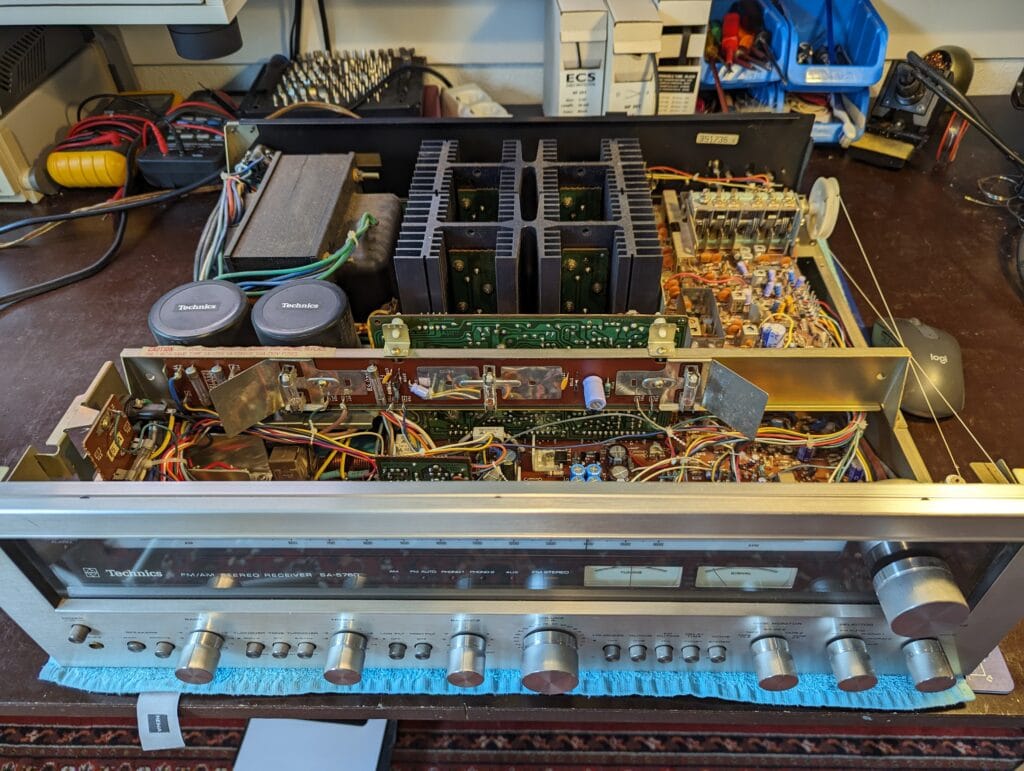

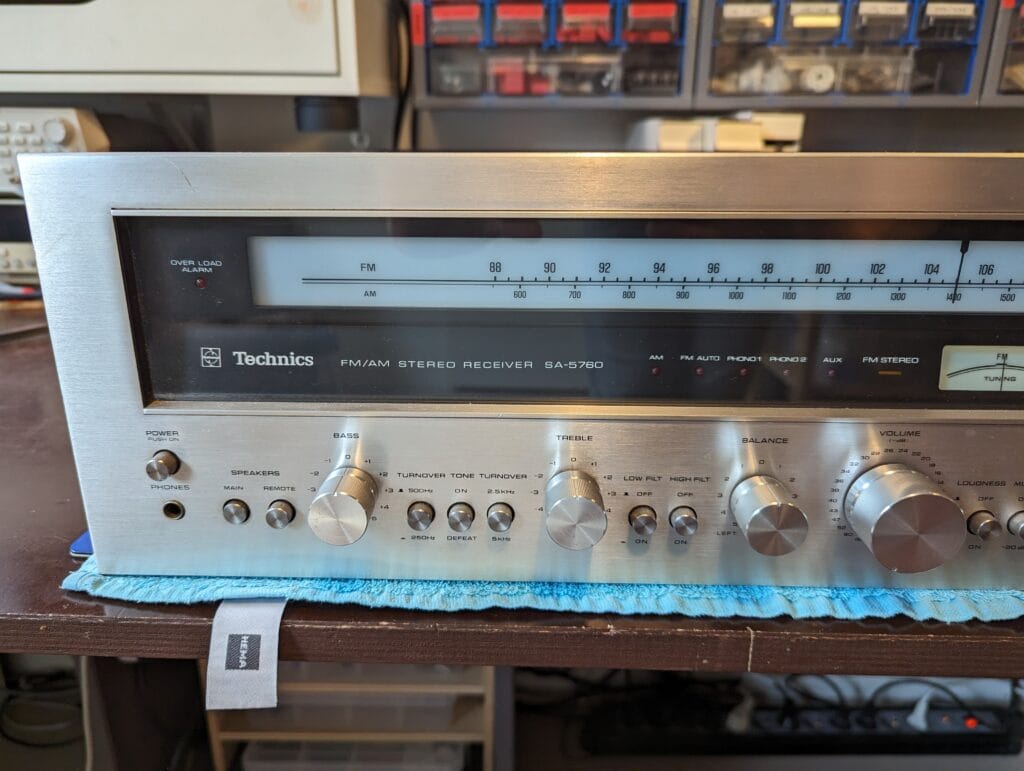

De Technics SA-5760, beter bekend als een monster amplifier, bouwjaar 1976. Bijzonder krachtige versterker voor z’n tijd. Deze kwam binnen met een aantal verschillende klachten.
– brom in speakers, ook als volume dichtstaat.
– spontane kanaal uitval.
– speakerrelais wat soms niet inschakelt of mid-play uitschakelt
– geluid in de versterker wat klinkt als ‘een plastic fles die wordt ingeknepen’

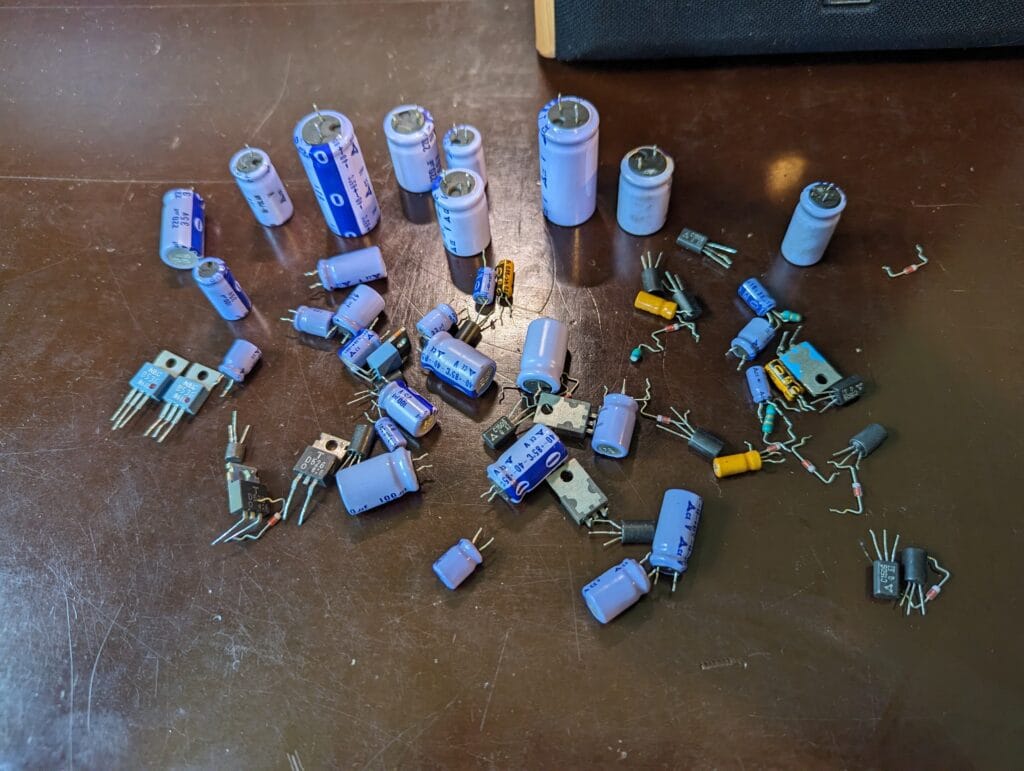

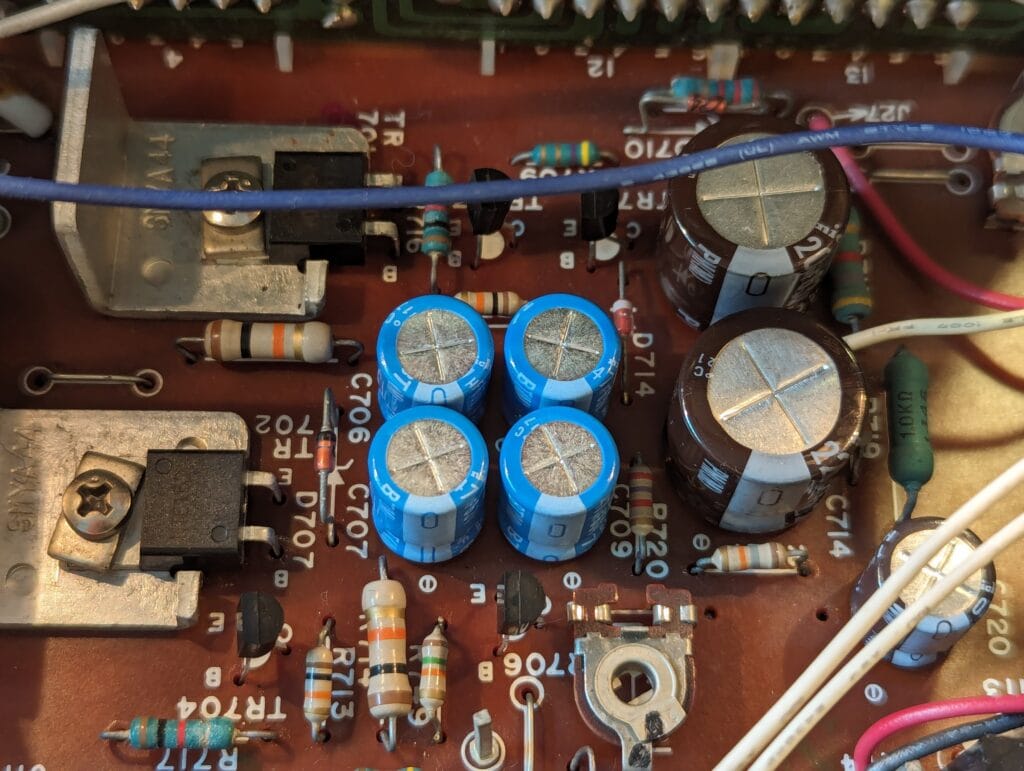

Analyse laat zien dat op verschillende meetpunten een verkeerde spanning staat, zo ook tussen de speaker min-aansluiting en signaal ground, wat probleem met het speaker relais kan verklaren. Ook vind ik enkele lekkende condensatoren en verschillende transistoren die (ver) buiten de specificaties liggen. Kortom, een gedeeltelijke re-cap en re-tor, naast nog enkele weerstanden en diodes die vervangen moeten worden. Een flinke operatie, maar de ervaring leert dat dit sneller en effectiever werkt dan alle componenten één voor één nameten. De kanaal uitval werd (mede) veroorzaakt door de schakelaar die de toonregeling in/uit schakelt. Deze schakelaars zijn niet meer te vinden, dus uit elkaar halen en schoonmaken. Als laatste alle potmeters gereinigd, voor bediening zonder kraken. Na al deze werkzaamheden is ook de aarding van het apparaat aangepast om hem veilig én stiller te maken. Resultaat, een weer uitstekend klinkende Technics SA-5760 monster amp!
