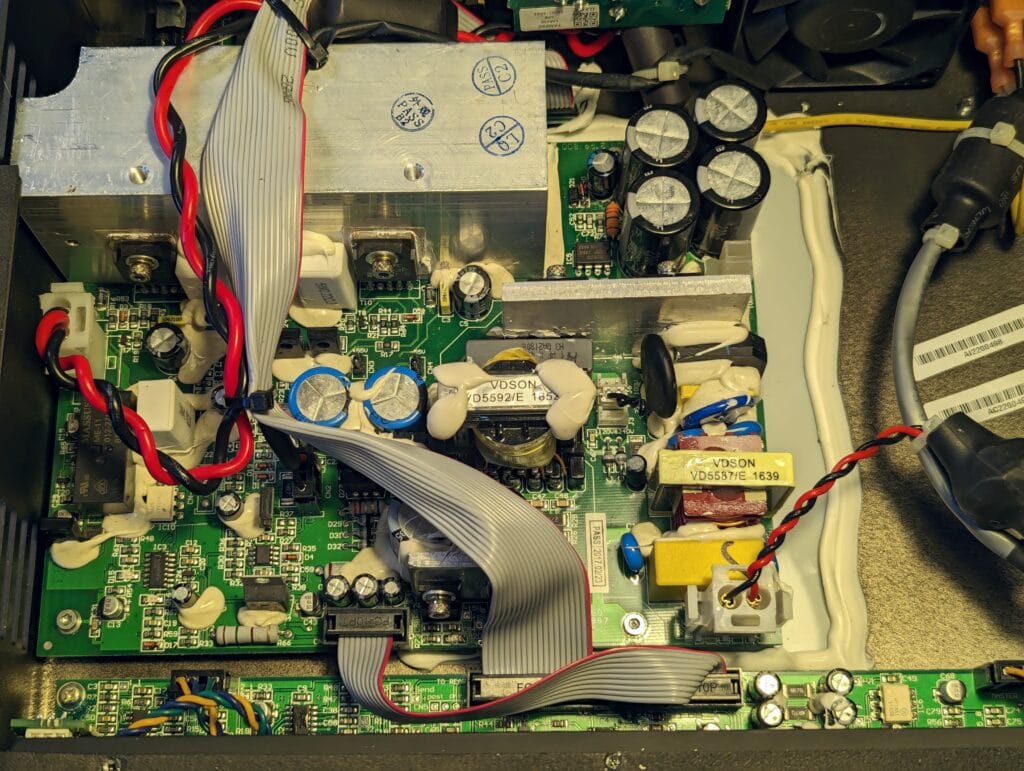

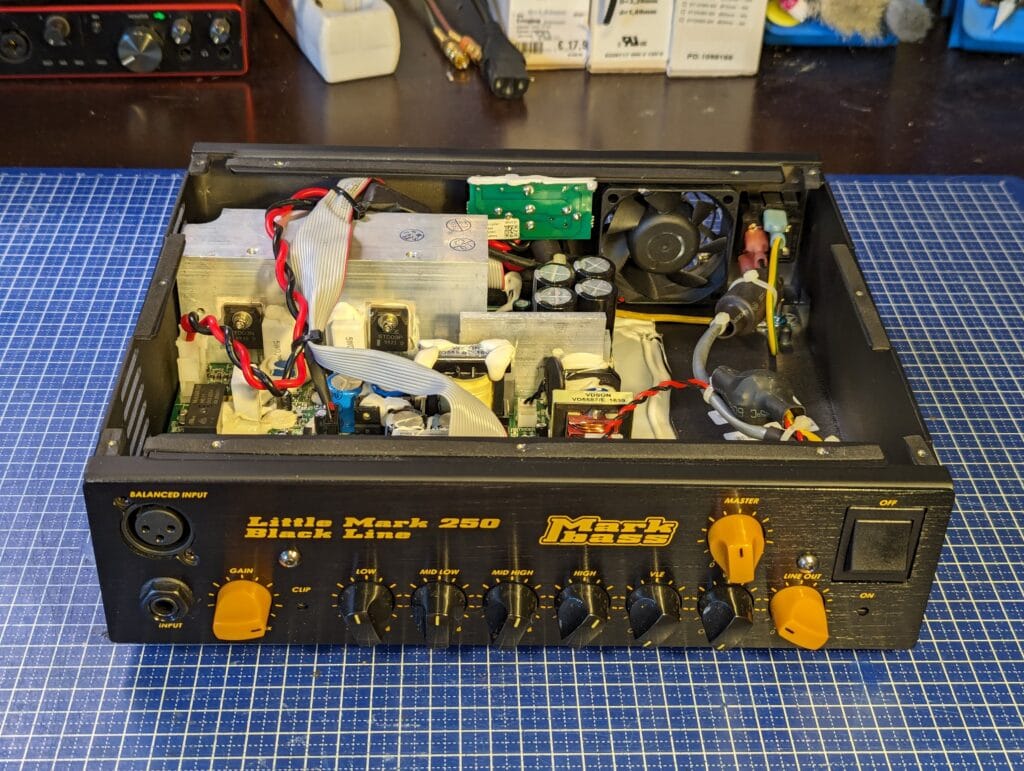

Klein, maar fijn, de Little Mark versterkers van Mark Bass. Deze Little Mark 250 deed niets meer. De klant had zelf al een ‘ontploft’ IC vervangen. Dit IC blijkt een half bridge driver en is verantwoordelijk voor de aansturing van twee MOSFETs die een transformator schakelen wat een eenvoudige, maar efficiënte voeding maakt. Het vervangen IC blijkt echter óók niet goed te werken.
De voeding voor het IC hangt middels een 270kohm weerstand rechtstreeks aan de gelijkgerichte 230VAC (wat +/- 320VDC maakt). Een minimale spanning op Vcc van 10 volt is benodigd voor juiste werking en een interne zenerdiode van 15,6 volt beveiligd de boel tegen over-voltage. Toch kwam het voltage niet boven de 8,6 volt uit, wat mogelijk een defecte zener óf een namaak IC betekend. De vage opdruk suggereert het laatste.
Iets wat opviel; Volgens het datasheet van het IC zorgt de eerder genoemde weerstand idealiter voor een stroom van 5mA (max. 25mA). 270kohm begrensd de stroom naar het IC tot 1,15mA. Niet ideaal dus. Foutje in het design door Mark Bass? Daarom de weerstand verlaag naar 220kohm voor ietsjes meer marge. Daarnaast ontdekte ik dat één van de hoofd-condensatoren niet met zijn pootje door de PCB zat, maar plat zat gedrukt aan de andere zijde. Mogelijk heeft dit slechte contact voor het defect raken van het IC gezorgd.
